设备数据服务系统

2021-04-13 13:35:41 7204

Device data Service System

设备数据服务系统


组件式架构,配置灵活

多种标准兼容,支持定制接口


船舶的航行动态数据和机舱集控数据是船舶安全航行非常重要的信息,但不同船舶的设备数据接口和数据协议都不完全一致,设备数据服务系统(DSS)的目标是通过灵活地配置适应不同类型船舶设备,并对外提供统一信息形式的数据服务,同时在船以图形化的方式集中显示采集数据,方便船员一站式直观了解船舶实时动态。


系统构成


系统优势


●多路并发:系统可以处理航行动态设备、科考设备、机舱集控设备等绝大部分船舶设备数据,采用并行处理技术使得数据之间互不干扰,系统可以同时处理超过30路不同的设备数据;

●适应性强:具有极强的适应能力,支持标准IEC61162,Modbus数据协议,也支持厂家自定义文本型和二进制型的数据协议。支持串行口、TCP Server、 TCP Client、UDP、组播、模拟量等多种数据接口,具备灵活的扩展能力;

●综合显示:集中式综合展示所有的采集数据,且以图形的方式展示,直观便捷。船员无需分别查看不同设备的数据,大幅度降低船员的工作强度,提高工作效率;

●维护方便:提供可视化配置,提供配置的导入导出功能,配置完成后可立即查看到配置的正确性,系统状态看板可实时监控系统信息,应用组件,接口组件和设备组件当前状态。


系统模块


●数据采集:实时通过接口接收数据,并进行数据校验和数据解析,获取有效数据并取得所有的数据项;

●数据服务:将采集到的数据进行通用标准编码,以多种形式对外提供数据服务,包括数据转发服务,WebService数据服务;

●数据存储:将采集到的数据定时存储到数据库中,以备历史数据查询。通过配置可兼容主流数据库;

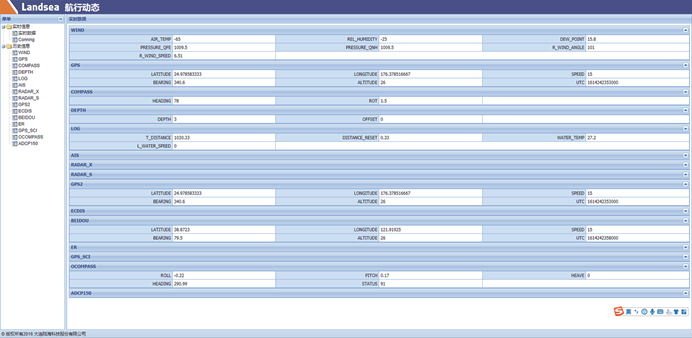

●数据展示:实时以图表的方式集中展示采集到的数据,并可对历史数据查询,帮助船员一站式了解船舶动态,为安全驾驶提供帮助;

●通信测试:直观显示接口的通信数据,对于查询式的设备可发送指令进行设备数据查询,方便系统安装配置;

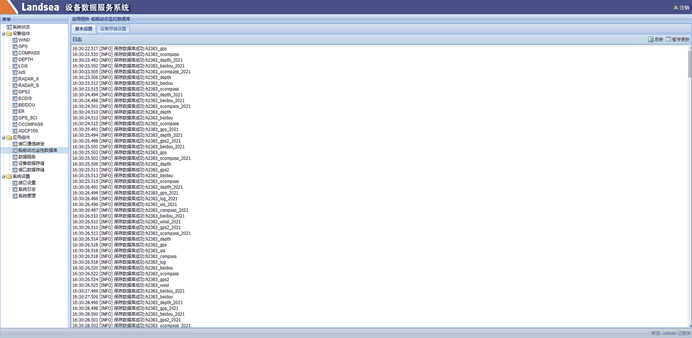

●系统日志:对于接口通信情况、数据解析情况、组件运行情况、数据库连接情况等可记录日志,并提供界面进行查询,为系统维护提供必要支持;

●协议配置:系统可配置数据协议,适应不同的采集设备,这使得系统具有非常高的灵活性,即可适应标准数据协议,又能兼容厂家自定义的非标准协议;

●系统维护:显示当前系统版本,组件实时运行情况,运行时间,活动状态等,方便了解系统的运行状态,提供在线升级功能,系统重启,组件重启。方便系统维护;

●时钟同步:设备数据服务系统可以根据接收到的设备(如GPS,子母钟等)数据对所在服务器的时间进行校正,使服务器系统时间与设备时间同步。



采集模块


数据服务


数据存储


数据展示
